起重电磁铁

当前位置:首页>产品介绍 > 起重电磁铁




挖掘机配起重电磁铁

挖掘机配起重电磁铁 挖掘机配起重电磁铁概述: 挖掘机配起重电磁铁是一种通电后底部产生强大磁场,充当搬运钢铁重物的较佳移动式磁力起重机械。岳阳长风电磁机械有限公司针对于各种环境、工况设计,特殊研发、制造了多

咨询热线:

0730-7832229

  •  收藏此商品
  • 分享到:
  • 产品详情

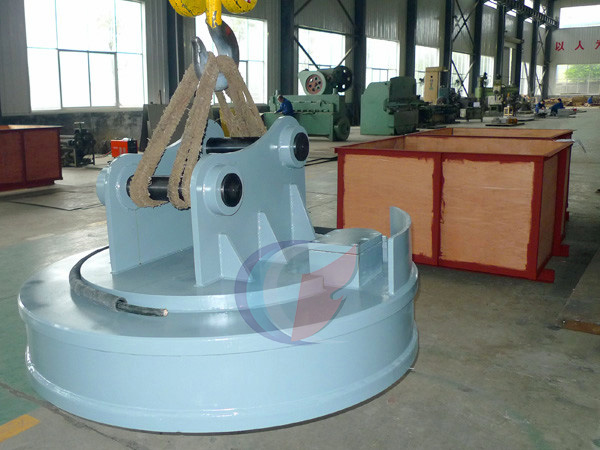

挖掘机配起重电磁铁

挖掘机配起重电磁铁概述:

挖掘机配起重电磁铁是一种通电后底部产生强大磁场,充当搬运钢铁重物的较佳移动式磁力起重机械。岳阳长风电磁机械有限公司针对于各种环境、工况设计,特殊研发、制造了多种挖掘机配起重电磁铁,年销量在80台左右,在售后回访的国内、国外使用的用户中,都满意。

电磁铁式挖掘机  挖掘机配起重电磁铁



挖掘机配起重电磁铁特点:

1.吸附力强,起升及释放操作速度快,可快速、高效地完成作业。

2.配备有带叉臂的起重磁铁,可在特长物及非金属的废料装卸作业中发挥威力。

3.采用特殊的磁路设计,气隙磁密大。线圈采用铝线,线圈保护板采用耐磨性能好、抗冲击性能强的扎制高锰钢板。

4.自重轻、能耗低、起重量大,使用寿命长。
5.绝缘结构合理。绝缘处理采用真空干燥、真空灌胶,提高了线圈的电气性能和机械性能。绝缘材料的耐热等级可达特种C级。
6.通常采用定电压控制方式,若改用强励磁控制方式,可进一步提高起重能力。
7.结构简单、安全可靠,适用于各类起重设备。



挖掘机配起重电磁铁尺寸规格:

型号\参数

A

B

E

F

G

H

I

J

重量

CFWJ5-90L

900

900













807Kg

CFWJ5-110L

1100

1100













1380Kg

CFWJ5-130L

1300

1300













2060Kg

注:1、尺寸“E~J”与用户挖掘机挖斗尺寸配合更改;2、尺寸仅供参考,更新不另行通知。

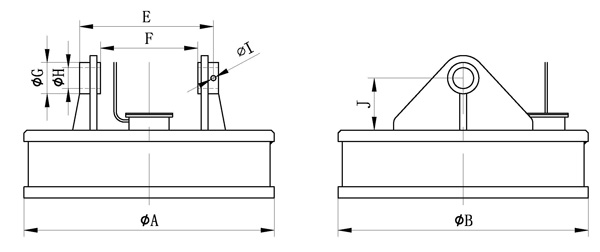

挖掘机配起重电磁铁外形尺寸图

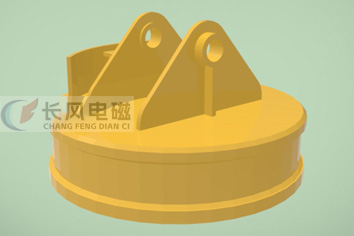

挖掘机用电磁吸盘

与挖掘机配套技术参数:(常温型,通电持续率TD-60%)

起吊能力

(Kg)

吸吊

钢坯

铸铁

(整齐)

切削屑

(打包)

CFWJ5-90L

10000

600/400

250/200

CFWJ5-110L

15000

1000/800

450/400

CFWJ5-130L

18000

1400/1100

700/600



挖掘机配起重电磁铁的整流控制柜尺寸规格:


该系列控制柜是将三相交流电源经单相(三相)桥式整流单元获得直流220V电压。整个控制柜由自动空气开关、整流单元、直流接触器等主要部件构成;电路设置有短路、过电压等保护措施;具有结构简单、体积小、重量轻、工作可靠、维修方便等特点。

型号

输入电压

输出电压

额定功率

重量Kg

CFS-90L-7E

AC380V

DC220V

7KW

135

CFS-110L-9E

AC380V

DC220V

9KW

180 Kg

CFS-130L-14E

AC380V

DC220V

14KW

230 Kg

外形尺寸:长650*400*1200mm

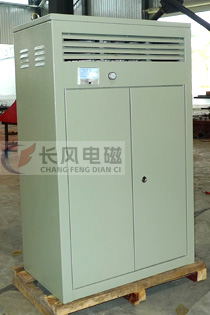

挖掘机起重电磁铁用整流电控柜
