电动式电缆卷筒(三相异步电机式(磁滞式))

一、 概述: 磁滞式电缆卷筒是通过磁场传递电机力矩,来实现收放电缆。采用磁滞盘滑差装置,可保证设备的移动与电缆收放同步。它具有结构紧凑,体积小,张力恒定等优点,广泛应用于大型移动设备上的电器供电装置。

咨询热线:

0730-7832229

  •  收藏此商品
  • 分享到:
  • 产品详情



一、           概述:
    磁滞式电缆卷筒是通过磁场传递电机力矩,来实现收放电缆。采用磁滞盘滑差装置,可保证设备的移动与电缆收放同步。它具有结构紧凑,体积小,张力恒定等优点,广泛应用于大型移动设备上的电器供电装置。

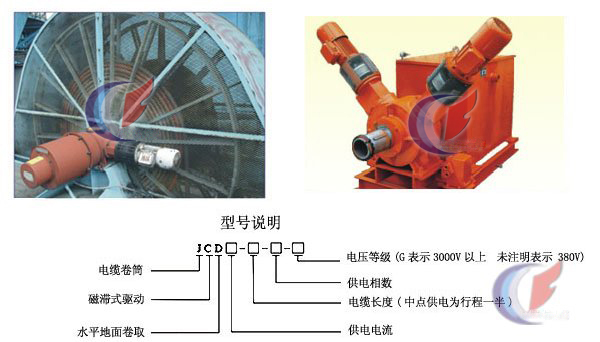

二、型号说明:



一、           产品技术参数及主要规格
3.1  产品技术参数
a)额定工作电压  380V    3KV    6KV    10KV
b)额定工作电流  30A以下  30A150A  150A500A
c)单个驱动头输出扭矩调整范围  150Nm300Nm
d)单个驱动头重量为85kg,齿轮箱重量为400kg

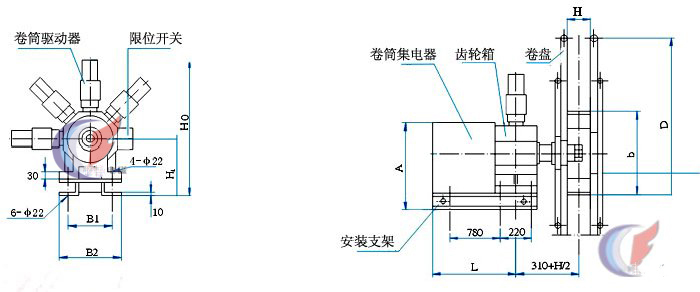

3.2  产品外形及安装尺寸表

安装尺寸表

电缆卷筒种类
L0
H0
H1
B1
B2
A
安装支架
集电代号
动力用 (380v)
585
1205
300
420
480
596
不用
1
动力用(380v)
922
1346
430
636
682
802
不用
2
动力用(6000v)
1025
1346
432
685
745
850
3
动力用(10000v)
1250
1346
432
685
745
850
3
控制用
14
620
1205
300
420
480
460
不用
4
24
840
30
970
1250
300
420
480
450
4
37
1120


3.3  卷盘结构及参数
a)卷盘大于2500的为散装结构,用户自装见卷盘拼装图,小于或等于2500为整
体结构。
b)卷盘的参数和容缆量见长期堵转式电机的卷盘参数。
3.4  集电器的分类
    1号集电器单相电流小于150A2号集电器单相电流小于400A3号集电器为高
压滑环组电流大于400A4号集电器为单相电流小于30A
3.5  电缆的接线方式
a1号、4号集电滑环组,滑环上有引出线,电缆进线接在卷盘的接线端子上。(见P14页)
b2号、3号集电滑环组,滑环上没有引出线,电缆直接接入滑环上。(见P14页)
3.6  驱动器数量的选择
a)电缆卷筒需要的总力矩:
P=W×h×D/μ
W:电缆的单位重量N
h:电缆卷筒的安装高度
D:卷盘的容缆最大外径
μ:工作效率u=0.85
b)驱动器数(300为单个头的最大力矩)
                                                    n1时取2
                                                    n2时取3头依次类推
3.7  用户选型后须提供下列参数:
    1.电缆规格和外形尺寸;2.电缆长度(含预留圈数)3.卷盘缠绕为单排还是多排;
4.电缆卷筒的安装高度;5.是否带放缆架;  6.是否带限位保护。
