永磁吸吊器

当前位置:首页>产品介绍 > 永磁吸吊器




Yx系列永磁吸吊器

永磁吸吊器 产品简介 我厂生产的永磁吸吊器,可广泛应用于机械,治金、化工、矿山、码头等需要搬运导磁性坯料、钢板、钢管、圆钢的场合,它由永久磁铁产生吸力,不需电源和电控设备。即可单台使用,又可多台组合吸运

咨询热线:

0730-7832229

  •  收藏此商品
  • 分享到:
  • 产品详情




永磁吸吊器

产品简介

    我厂生产的永磁吸吊器,可广泛应用于机械,治金、化工、矿山、码头等需要搬运导磁性坯料、钢板、钢管、圆钢的场合,它由永久磁铁产生吸力,不需电源和电控设备。即可单台使用,又可多台组合吸运大而长的磁性物料,是节约能源的理想吊具。

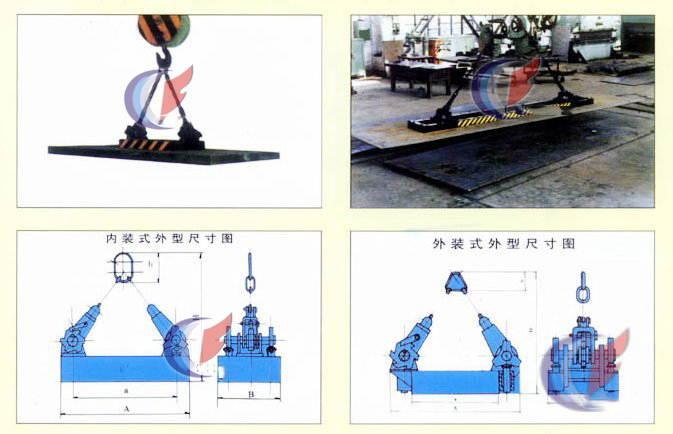

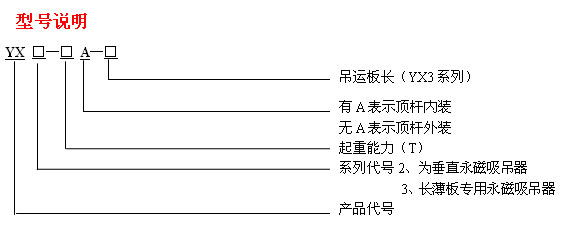

型号 起重能力(kg) 自重(kg) 最小卸料能力(mm) 最小卸料板厚(mm) 最小吸料外形(长*宽)(mm) 外形尺寸(mm) 工作制
A a B H h
YX2-0.2 200 50 20 3 440*185 440 350 185 525 112



YX2-0.5 500 80 50 5 560*275 560 470 275 645 112
YX2-1 1000 140 100 8 720*355 720 540 355 760 1665
YX2-2 2000 235 200 10 900*525 900 720 525 905 165
YX2-2A 2000 295 200 10 915*524 915 628 524 760 165
YX2-3 3000 465 300 16 1010*470 1010 930 470 1154 280
YX2-5A 5000 580 500 20 1144*565 1144 914 565 1040 250
YX2-5 5000 640 500 20 1270*565 1270 1010 565 1230 280
YX3-1A-6 1000 520 100   4000*520 4000 3500 520 2905 220
YX3-2A-6 2000 615 200 10 4022*610 1022 3500 610 2905 220

工作原理

    该产品主要由永磁吸盘和卸料装置和卸料装置两部分组成。永磁吸盘又由永久磁铁和导磁板组成,永久磁铁产生的磁力线通过导磁板、被吸磁性物料,形成闭合磁路,达到能吸起磁性物料的目的。
    卸料装置分自动卸料和手动卸料两种。自动卸料是将起重机升起的拉力,通过永磁吸吊器卸料装置上的棘轮、凸轮机构,传递给卸料顶杆,强制永磁吸盘面和被吸磁性物料间增加气隙,来实现卸料的目的。手动卸料是装拉卸杆的拉力。利用杠杆增力原理,通过棘轮、凸轮机构,传达室递给卸料顶杆,强制永磁吸盘面和被吸磁性物料间增加气隙,来实现卸料目的。
    YX2系列磁吸吊器,即垂直用吸吊器,用於被吸磁性物料重力垂直於吸吊器永磁吸盘面的场合,吸、放料动作自动完成。该系列产品1988年通过省级鉴定,1990年获得湖南省优质产品称号。
    YX3系列永磁吸吊器,是垂直吸吊器的新成员,专用於吸运长而薄的钢板,吸、放料动作自动完成。该系列产品解决了多台产品组合使用时不同步的问题,是长薄板的理想吊具。该产品於1993年7月获国家专利。专利号为ZL922352585。
