成套设备型号

GTBMZ—40/ □

GTBMZ—60/ □

GTBMZ—100/ □

GTBMZ—150/ □

GTBMZ—200/ □

输入交流电压

三相 380v

输出直流电压

220v

额定输出功率

40A

60A

100A

150A

200A

额定保磁时间

5 分； 10 分； 15 分； 20 分； 30 分

配套设备

数量

单 台 重

量（ Kg ）

蓄电池型号 / 数量

名称

型号

W

D

H

X

Y

整流

控制

设备

GTBMZ—40 （ A ）

900

430

1800

800

340

4— φ 14

1

250

GTBMZ—60 （ B ）

300

GTBMZ—100 （ C ）

1100

1000

320

GTBMZ—150 （ D ）

340

GTBMZ—200 （ E ）

360

整流

变压

器箱

ZSG—10/0.5(A)

ZSG—15/0.5(B)

ZSG—25/0.5(C)

820

550

540

720

450

4— φ 12

1

160

ZSG—35/0.5(D)

900

650

800

180

ZSG—45/0.5(E)

920

820

220

蓄电流

架（设备

户外时

为电池箱）

DCX—40(A)

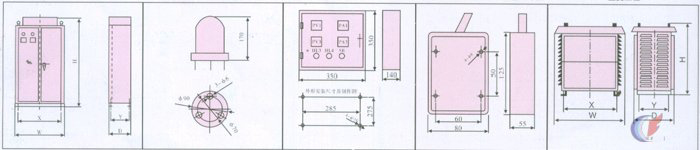

见 P21 蓄电池架外形及安装尺寸图

1

20

NP12—38/ 18 节

DCX—60(B)

25

NP12—65/ 18 节

DCX—100 (C)

28

NP12—100/ 18 节

DCX—150(D)

30

NP12—150/ 18 节

DCX—200(E)

35

NP12—200/ 18 节

控制器

LX8—5

安装尺寸见图

1

0.5

电笛

LTE—110LJ

1

表计箱

MBPI—211S

2
