配套设备

数量

单 台 重

量（ Kg ）

蓄电池型号 / 数量

名称

型号

W

D

H

X

Y

整流

控制

设备

LPBMZ—3F--C （ A ）

900

530

1800

900

440

4— φ 14

1

230

LPBMZ—7F--C （ B ）

250

LPBMZ—15F--C （ C ）

300

LPBMZ—25F--C （ D ）

1100

900

320

LPBMZ—40F--C （ E ）

340

整流

变压

器箱

ZDG—3.5/0.5(A)

ZSG—7.5/0.5(B)

ZSG—15/0.5(C)

620

550

540

520

450

4— φ 12

1

120

ZSG—25/0.5(D)

820

650

720

160

ZDG—3.5/0.5(E)

900

800

200

蓄电流

架（设备

户外时

为电池箱）

DCX—40(A)

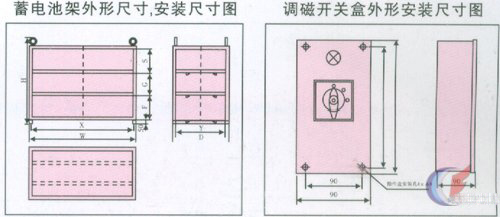

见 P21 蓄电池架外形及安装尺寸图

1

20

NP12—38/ 18 节

DCX—40(B)

DCX—60(C)

25

NP12—65/ 18 节

DCX—100(D)

28

NP12—100/ 18 节

DCX—150(E)

30

NP12—150/ 18 节

控制器

调磁开关盒

安装尺寸见图

1

0.5

电笛

LTE—110LJ

1

表计箱

MBPI—211S

2
