挖掘机用起重永磁铁

       挖掘机用起重永磁铁是岳阳长风电磁机械有限公司研发的新型吊运钢材用起重磁力机械,选用的强磁稀土钕铁硼作为永久磁性材料,采用永磁铁同极相吸,异极相斥原理,发明了一种特殊的磁路结构,使强大的永磁磁场聚集于起重永磁铁底部,利用挖掘机自带液压系统控制起重永磁铁吸料/卸料,从而吸吊各种规格的钢材。与起重电磁铁比较,具有以下优势:不耗电节能、磁场安全、移动方便等。

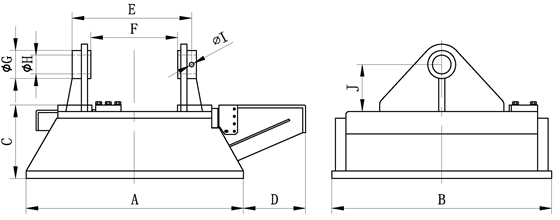

挖掘机用起重永磁铁主要技术参数(常温型,环境温度<100):

型号\参数

A

B

C

D

E

F

G

H

I

J

重量

MX5-7060

700

600

235

200















MX5-7090

700

900

235

200















MX5-100100

1000

1000

275

260















注:1、尺寸“E~J”与用户挖掘机挖斗尺寸配合更改;2、尺寸仅供参考,更新不另行通知。

挖掘机配永磁铁

挖掘机配永磁吸盘

与挖掘机配套技术参数:

1、挖掘机液压压力:≥16Mpa;

2、挖掘机液压流量:≥14.5L/min;

3、油缸接口:2-ZG3/8

起吊能力(kg)

吸吊

钢坯

铸铁(

齐堆放)

切削屑

(打包)

MX5-7060-W

6000

380

120

MX5-7090-W

1000

600

150

MX5-100100-W

15000

1000

250

样品吸吊照片

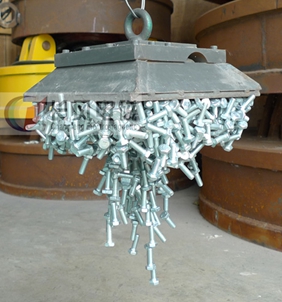

起重永磁铁吸吊铸铁

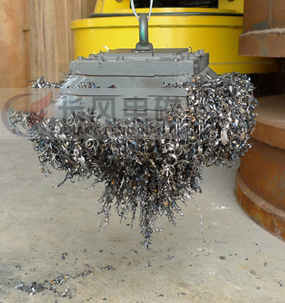

起重永磁铁吸吊切削屑

挖掘机用起重永磁铁产品原理图与相关吸吊照片

吸吊实例为自带液压系统起重永磁铁,由液压系统控制带动磁极旋转,从而实现吸吊各种规格的铁磁性物料,现已广泛用于各行业,取代起重电磁铁,是起重领域的一次新。

  挖掘机配起重永磁铁原理图1    挖掘机配起重永磁铁原理图2

永磁铁垂直90度,起重电磁铁底部产生磁场            永磁铁水平0度时,磁路抵消,底部无磁场



液压起重永磁铁吸吊钢板    液压起重永磁铁吸吊盘圆螺纹钢

液压起重永磁铁吸吊钢板                         液压起重永磁铁吸吊盘圆



 液压起重永磁铁吸吊圆钢  液压起重永磁铁吸吊长钢坯装车

挖掘机用液压起重永磁铁吸吊圆钢          挖掘机用液压起重永磁铁吸吊长钢板装车
